Editor's Talk

This first issue of our Newsletter is intended to be a communication channel between WA and clients, to acknowledge and provide background information about the company, to tell you as much as possible about our current project movement, and to circulate our M&E building services philosophy. As you may know, W. and Associates Consultants Co., Ltd. is one of the earliest Thai owned consulting firms specializing in building system designs. From the beginning, our company’s philosophy has always been ethical practices with good and practical engineering designs.

Our approach to design development is functionally advanced, sustainable and economical meeting the present and future requirements of our clients. We hope you find this first issue of our Newsletter both informative and interesting and we look forward to keeping you updated on what we are doing and thinking in our next issues.
	Chokewichit Laksanakorn
	Managing Director

Recent Projects

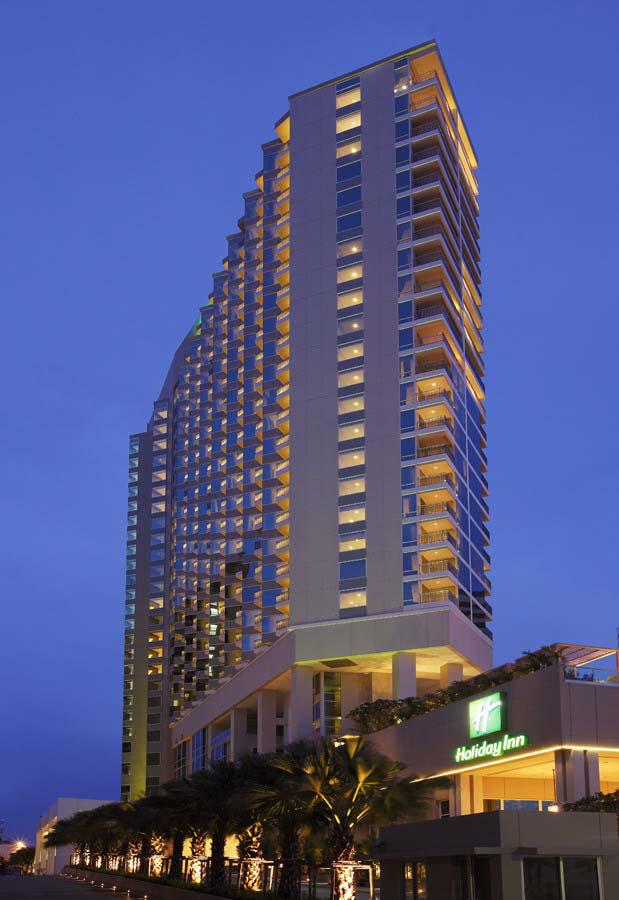

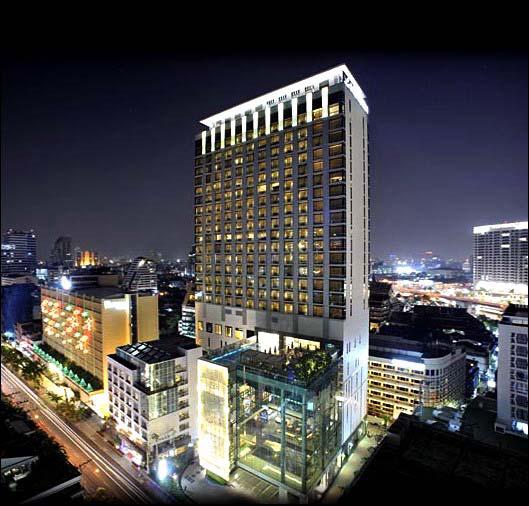

Le Meridien		Holiday Inn Pattaya
No. of storeys: 23		No. of storeys: 26
No. of rooms: 282		No. of rooms: 380
Owner: TCC Land Development Co., Ltd.		Owner: The Erawan Group PLC.
Hotel Operator : Starwood		Hotel Operator : IHG
WA design responsibility: Definitived design for MEP		WA design responsibility: Detailed design for MEP
and Vertical Transportation		and Vertical Transportation

Project Information		Project Information
Revitalized Le Meridien Brand was positioned as a chic and life style hotel.		Holiday Inn Pattaya was the first newly built Holiday Inns hotel in years.
The hotel was equipped with IP phone and IP television and IT		Holiday Inn Pattaya represents the new refresh concept recently introduced by
connection for guest entertainment. Numbers of energy and		IHG worldwide. MEP system includes energy reclaim from toilet exhaust, free
environmental design includes; Energy recovery wheel reclaiming energy from		cooling from hot water generation plant, reused water from wastewater
cold exhaust air to cool down fresh air intake from outside; Hot water Heat		treatment plant, IP television and etc.
Pump used for hot water production resulting in free cooled air which then be
taken into the building as supplementary fresh air for guestroom; Collection
of condensate water from air-conditioning system to be reused for Irrigation
and washing area.

Project Movement

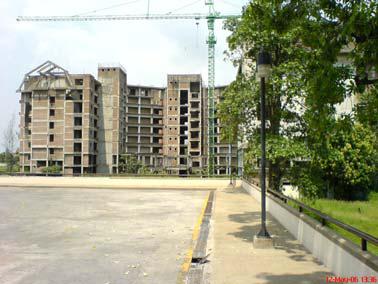

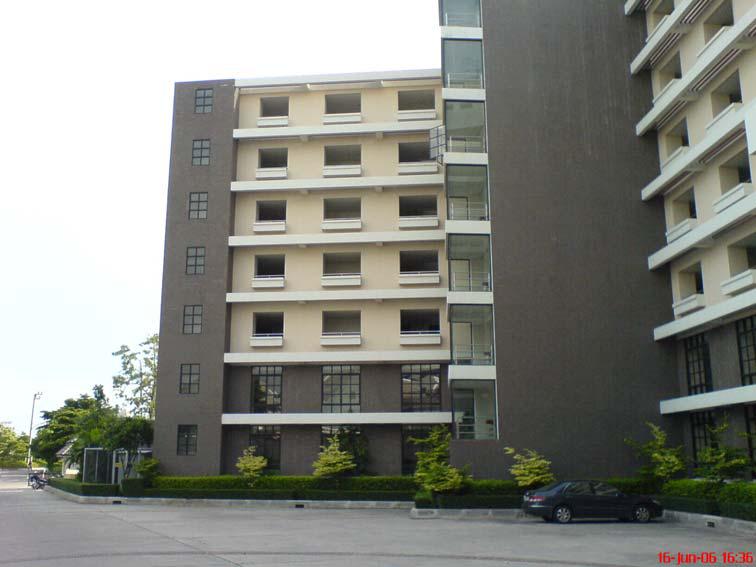

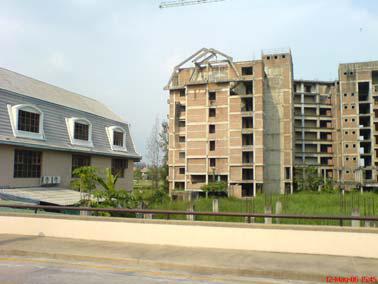

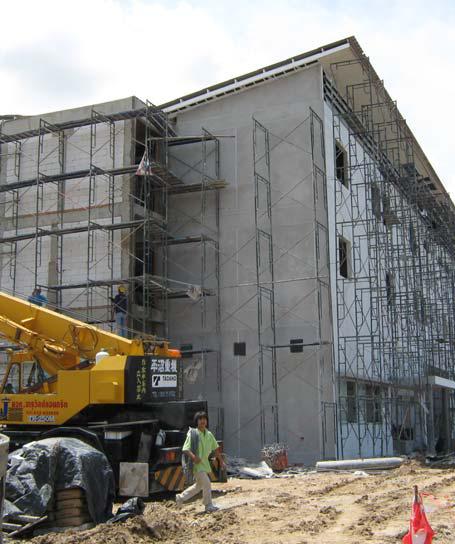

Summit Windmill Golf Club & Spa - Hotel		Project Information
No. of Buildings : 5		Site is under construction. Most of Service Apartment buildings is costructed to roof
No. of Storeys : 7		and MEP main feed have already finished.
No. of Rooms : 124
Owner: Summit Windmill Golf Club Co., Ltd.
Hotel Operator : Starwood
WA design responsibility: Detailed design for MEP
and Vertical Transportation.

Activities

		Activities
		Technical Seminar : HOW GOOD BUILDING DESIGN SAVE ENERGY AND
		INCREASE AIR QUALITY, held at the Emerald Hotel, Ratchadaphisek Rd.,
		by Dr. Sitaraman-chandra Sekhar expert from American Society of
		Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE).



Mr. Wichai Laksanakorn, W&A’s Chairman and	Lecturer: Dr. Sitarama nchandra Sekha
ASHRAE Region XIII DRC Nominee, presents
a souvenir to Lecturer.

ABC for Building Services Design

ข้อแนะนำในการออกแบบงานระบบ อาคารชุดประเภทอยู่อาศัย			2.3.6 เครื่องทำน้ำร้อนไฟฟ้าสำหรับห้องที่มีอ่างอาบน้ำและจ่ายน้ำร้อนไปที่อ่างล้างมือ และห้องอาบน้ำ
เรื่อง : วิทู รักษ์วนิชพงศ์				ฝักบัวติดตั้งกล่องต่อสายพร้อมแผงต่อสาย มีขั้วต่อสายดิน และสาย 1 วงจร เครื่องตัดไฟรั่ว 1P,
Co-Founder				50AT สาย 16 ตร.มม. สำหรับเครื่องทำน้ำร้อนขนาดไม่เกิน 10 kW เท่านั้น (ไม่สามารถใช้เครื่อง
				ทำน้ำร้อนขนาด 12 kW ได้)
บทนำ			2.3.7 เตาไฟฟ้า แบบติดเคาน์เตอร์ มี 4 หัวเตา โหลดประมาณ 5.5 - 6.5 kW ติดตั้งกล่องต่อสายพร้อมแผง
จากประสบการณ์ที่ได้พบสภาพห้องชุดในอาคารชุดประเภทอยู่อาศัยหลายแห่ง ได้พบจุดอ่อนต่างๆ จากการ				ต่อสาย มีขั้วต่อสายดินและสาย 1 วงจร เวอร์กิตเบรกเกอร์ 1P, 40AT สาย 10 ตร.มม.
ออกแบบการติดตั้ง อุปกรณ์งานระบบที่ทำให้งานตกแต่งและงานบำรุงรักษายากลำบากจึงมีข้อเสนอแนะให้			2.3.8 เตาอบไฟฟ้า โหลดประมาณ 3.5 kW ติดตั้งกล้องต่อสายพร้อมแผงต่อสาย มีขั้วต่อสายดินและ
แก่ผู้ที่เกี่ยวข้องในการออกแบบงานระบบ สำหรับอาคารชุดชั้นดี ซึ่งจะเป็นผลดีต่อโครงการและผู้ซื้อห้องชุด				สาย 1 วงจร เซอร์กิตเบรกเกอร์ 1P, 30AT สาย 6 ตร.มม.
			2.3.9 พัดลมดูดอากาศเหนือเตาติดตั้งกล้องต่อสายแผงต่อสาย มีขั้วต่อสายดินและสาย 1 วงจรใช้วงจรรวม กันกับไฟแสงสว่างของตู้ครัวได้ เซอร์กิตเบรกเกอร์ 1P, 10AT สาย 2.5 ตร.มม.
ระบบไฟฟ้า			2.3.10 เครื่องปรับอากาศ ติดตั้งเซอร์กิตเบรกเกอร์ แยกเครื่องละ 1 วงจรขนาดเพียงพอกับขนาดเครื่องสาย
2.1 มาตรฐานการออกแบบการออกแบบระบบไฟฟ้าต้องใช้มาตรฐานที่ไม่ต่ำกว่ามาตรฐานการติดตั้งทางไฟ				ไฟขนาด ไม่เล็กกว่า 2.5 ตร.มม. แรงดันไฟฟ้าตกไม่เกิน 1% ควรเดินสายไปทิ้งไว้ที่กล่องต่อสาย
ฟ้าสำหรับประเทศไทย และมาตรฐานสากล เช่น National Electrical Code ส่วนการออกแบบระบบปรับ				พร้อมแผงต่อสาย มีขั้วต่อสายดิน ณ ตำแหน่งที่เหมาะสมและสะดวกให้ ผู้ติดตั้งเครื่องปรับอากาศต่อ
อากาศและระบายอากาศระบบสุขา ภิบาล ระบบแจ้งเหตุเพลิงไหม้ ระบบดับเพลิงต้องใช้มาตรฐานที่ไม่ด้อย				สายเข้าเครื่องได้สะดวก
กว่ามาตรฐานของ ว.ส.ท. การคำนวณโหลดไฟฟ้ารวมของอาคาร ขนาดหม้อแปลง และขนาดสายป้อนต้อง			2.3.11 บริเวณที่กำหนดให้ใช้ติดตั้งเครื่องรับโทรทัศน์ เครื่องเสียง ควรติดตั้งเต้ารับไฟฟ้าคู่ 2 - 3 ชุด
ไม่เล็กกว่าที่คำนวณได้ตามมาตรฐานดังกล่าว แต่ต้องระมัดระวังในกากำหนดขนาดสายป้อนและเมนเซอร์กิต			2.3.12 บริเวณที่กำหนดให้ใช้เครื่องคอมพิวเตอร์ ควรติดตั้งเต้ารับไฟฟ้าคู่ 2 - 3 ชุด
เบรกเกอร์ของสายป้อน อาจจะต้องใหญ่กว่าที่คำนวณได้ตามมาตรฐาน โดยเฉพาะกรณีที่มีจำนวนห้องชุด			2.3.13 ห้องชุดชนิด สามห้องนอนหรือมากกว่า ควรมีเต้ารับไฟฟ้าคู่ ติดใกล้แผงต่อสายโทรศัพท์ประจำห้อง
น้อยห้องต่อเข้าสายป้อนชุดนั้นเพราะอาจน้อยห้องต่อเข้าสายป้อนชุดนั้นเพราะเซอร์กิตเบรกเกอร์อาจตัดได้				เผื่อไว้ สำหรับติดตู้สาขาโทรศัพท์และอุปกรณ์โทรศัพท์อื่น
หากมีการใช้ไฟมากพร้อมกันหลายห้องและต้องคำนวณให้แรงดันไฟฟ้าตกไม้เกินที่กำหนดตามมาตรฐาน			2.3.14 เมนเซอร์กิตเบรกเกอร์ ไม่สมควรใช้แบบเครื่องตัดไฟรั่ว เพราะถ้าหากมีวงจรย่อยใดมีไฟรั่วเล็กน้อย
เพื่อลดปัญหาไฟกระพริบเมื่อมีการเปิดเครื่องใช้ไฟฟ้าที่มีขนาดกระแส ไฟฟ้าสูง				เมนจะตัด ทำให้ไม่มีไฟแสงสว่างทั้งห้องชุดให้ใช้เครื่องตัดไฟรั่ว เฉพาะแต่ละวงจรย่อยที่กำหนดให้ใช้
				เครื่องตัดไฟรั่วเท่านั้น
2.2 ขนาดเครื่องวัดหน่วยไฟฟ้า ควรใช้ขนาดไม่เล็กกว่าที่แนะนำไว้ (แต่ต้องไม่เล็กกว่าที่คำนวณตาม			2.3.15 สายวงจรย่อย ให้มีสายเส้นศูนย์และสายดินแยกแต่ละ วงจรไม่ควรใช้สายศูนย์ร่วมกัน ถึงแม้จะใช้ไฟ
มาตรฐานข้างต้น) ในกรณีของ อาคารชุดชั้นดีพิเศษอาจต้องใช้เครื่องวัดหน่วยไฟฟ้าใหญ่กว่า ขนาดที่การ				สามเฟส เพราะจะทำให้ไม่สามารถติดตั้งเครื่องตัดไฟรั่วในแต่ละวงจรได้ ซึ่งจะเป็นผลให้ไม่ถูกต้องตาม
ไฟฟ้ากำหนดเพราะอาจมีการติดตั้งอุปกรณ์ไฟฟ้า มากกว่าอาคารชุดชั้นดีทั่วๆ ไปจะต้องชี้แจงรายละเอียด				มาตรฐานฯ ที่กำหนดให้เต้ารับในบางบริเวณมีการป้องกันไฟฟ้า ดูดโดยใช้เครื่องตัดไฟรั่ว (คือ ห้องน้ำ
แสดง ขนาดของโหลดที่จะติดตั้ง เพื่อให้การไฟฟ้าเห็นชอบก่อน				ห้องใต้ดิน ห้องครัว อ่าง ภายนอกอาคาร เครื่องทำน้ำอุ่น เครื่องทำน้ำร้อน อ่างน้ำวน เป็นต้น) นอกจาก
2.2.1 ห้องชุดประเภทห้องเดี่ยว (ไม่เกิน 55 ตร.ม.) 15 (45) A 1P; Main CB 2P, 50AT				นั้นถ้า เจ้าของห้องที่ใช้ไฟสามเฟสจำเป็นต้องสลับเฟสเพื่อ ทำให้โหลดในแต่ละเฟสใกล้เคียงกันมาก
ขนาดตัวนำประธานควรใช้ 16 ตร.มม. (ใหญ่กว่ามาตรฐานที่กำหนดขนาด 10 ตร.มม.) หรือ				ที่สุด หากสลับ ตำแหน่งสวิตซ์ตัดตอนของวงจรที่ใช้สายเส้นศูนย์ร่วม กันไปไว้ในเฟสเดียวกันจะทำให้
ใหญ่กว่าตามระยะทางสายและโหลด (ในหลักการว่าใช้เครื่องทำใหญ่กว่าตามระยะทางสายและ				แระแสไฟในสายเส้นศูนย์ สูงขึ้นหากเกินพิกัดของสายที่ใช้สายอาจจะร้อนจนละลายและอาจเกิดเพลิง
โหลด (ในหลักการว่าใช้เครื่องทำน้ำร้อนไฟฟ้าแบบน้ำอุ่นเตา ไฟฟ้าชนิดสองหัวเตา และมีเครื่อง				ไหม้ได้
ปรับอากาศ) อนึ่งควรสอบถามแนวทางจากโครงการหากมีเตาไฟฟ้า ชนิดสี่หัวเตาติดเคาน์เตอร์
ห้องน้ำมีอ่างอาบน้ำซึ่งต้องใช้เครื่องทำน้ำร้อนขนาด 6 kW หรือ 10 kW อาจจะต้อง เพิ่มขนาด
เป็น 30(100) A 1P; Main CB 2P, 80AT ขนาดตัวนำประธาน 35 ตร.มม.แทนมิฉะนั้นเมน
	เซอร์กิตเบรกเกอร์อาจมีโอกาสตัดบ่อย
	2.2.2 ห้องชุดประเภท หนึ่งหรือสองห้องนอน (ไม่เกิน150 ตร.มม) 30 (100) A 1P; Main CB			โปรดติดตามตอนต่อไปฉบับหน้า Issue 02.2010
		2P, 80 or 100AT ขนาดตัวนำประธาน 35 ตร.มม.หรือใหญ่กว่าตาม ระยะทางสายและโหลด
	2.2.3 ห้องชุดประเภท สามห้องนอน (ไม่เกิน 150 ตร.มม) 30 (100) A 1P; Main CB 2P,
		100AT ขนาดสาย เหมือนข้อ 2.2.2 หรือ ใช้ตามข้อ 2.2.4 หากเห็นว่า เหมาะสมกว่าสำหรับ
		อาคารนั้น
	2.2.4 ห้องชุดประเภท สามห้องนอนหรือมากกว่า (เกิน 150 ตร.ม. ถึง 180 ตร.ม.) 15(45) A
		3P; Main CB 3P,50AT ขนาดตัวนำประธาน 16 ตร.มม. หรือใหญ่กว่า ตามระยะทางสายและ
		โหลดหาก เนื้อที่ห้องรวมเกิน 180 ตร.ม.จะต้องใช้ขนาด 30(100) A 3P; Main CB 3P,
		80 or 100AT ขนาดตัวนำประธาน 35 ตร.มม.
	2.2.5 ตามข้อ 2.2.3 และ 2.2.4 ในกรณีที่เลือกใช้ขนาด 15 (45) A 3P ต้องดูว่าจะสามารถจัด
		โหลดให้สมดุลได้โดยเมนเซอร์กิตเบรกเกอร์ไม่ตัดกรณีมีการใช้อุปกรณ์ไฟฟ้าขนาดใหญ่พร้อมกัน
	เช่นอาบน้ำพร้อมกันสองห้อง ในขณะที่เปิดแอร์และ/หรือใช้เตาไฟฟ้า หากมีโอกาศตัด อาจ
		จำเป็นต้องใช้ขนาด 30(100) A 3P; Main CB 3P, 80 or 100AT ซึ่งมีความเห็นว่าในกรณี
		อาคารชุดชั้นดี พิเศษควรใช้ขนาด 30(100) A 3P เพราะถ้ามีห้องน้ำแบบ มีอ่างอาบน้ำและใช้
	เครื่องทำน้ำร้อนขนาด 10 kW มีการติดตั้งเครื่องปรับอากาศทุกห้อง มีเตาอบไฟฟ้าเมนเซอร์กิต
		เบรกเกอร์ขนาด 3P, 50AT จะตกบ่อย
	2.2.6 ขนาดเมนเซอร์กิตเบรกเกอร์ต้นทาง ที่ติดตั้ง ณ จุดติดตั้งเครื่องวัดหน่วยไฟฟ้าให้ติดตั้งเซอร์กิต
		เบรกเกอร์ขนาดใหญ่สุดตามขนาดที่การไฟฟ้า กำหนดไว้สำหรับเครื่องวัดหน่วยไฟฟ้าที่ใช้
	2.2.7 การเดินสายตัวนำประธานควรทำให้สามารถเปลี่ยนสายได้สะดวกการใช้รางเดินสาย(wireway)
		จะสะดวก รางต้องมีขนาดใหญ่พอ มีเนื้อที่สำรองให้ เปลี่ยนขนาดสายให้ใหญ่ขึ้นได้ง่ายแลเปลี่ยน
		สายที่ ชำรุดได้โดยต้องประสานงานกับสถาปนิกให้มีช่องเปิดเข้าไปดำเนินการได้สะดวก

2.3 ขนาดอุปกรณ์ไฟฟ้า ในการออกแบบและคำนวณโหลด ควรออกแบบเพื่อการใช้อุปกรณ์ไฟฟ้าอย่างน้อยดังนี้
	2.3.1 เคาน์เตอร์ครัวสำหรับห้องชุดชนิดห้องเดี่ยวและหนึ่งห้องนอน ควรติดตั้งเต้ารับไฟฟ้าคู่ 2 ชุด
		1 วงจรใช้เคริ่องตัด ไฟรั่ว 1P, 15AT สาย 2.5 หรือ 4 ตร.มม. ห้องชุดชนิด สองหรือสามห้อง
		นอน และมากกว่า ควรติดตั้งเต้ารับ ไฟฟ้า 4 ชุด แยก 2 วงจร เครื่องตัดไฟรั่ว 1P, 15AT สาย
		2.5 หรือ 4 ตร.มม.
	2.3.2 ใต้อ่างล้างชาม สำหรับห้องชุดชนิดหนึ่งห้องนอนและมากกว่า ควรติดตั้งกล่องต่อสายพร้อมแผง
		ต่อสาย มีขั้วต่อสายดินและสาย 1 วงจรเครื่องตัดไฟรั่ว 1P, 40AT สาย 10 ตร.มม. เผื่สำหรับ
		เครื่องทำน้ำร้อนขนาด 6 kW สำหรับใช้ล้างจานและอาจจะใช้กับเครื่องย่อยเศษอาหารได้ด้วย
	2.3.3 ตู้เย็นติดตั้งเต้ารับไฟฟ้าคู่ 1 ชุด แยกต่างหาก 1 วงจร เครื่องตัดไฟรั่ว 1P, 10AT สาย 2.5
		ตร.มม. ที่ตำแหน่งเตรียมไว้สำหรับตู้เย็น
	2.3.4 หากโครงการกำหนดให้เตรียมมีเครื่องซักผ้าและอบผ้า ให้ติดตั้งแยกต่างหาก 2 วงจร เต้ารับไฟ
		ฟ้าเดี่ยว 2 ชุด เคริ่องตัดไฟรั่ว 1P, 15AT สาย 4 ตร.มม.คำนวณ โหลดเครื่องซักผ้าประมาณ
		2,300 วัตต์ เครื่องอบผ้าประมาณ 2,700 วัตต์ (สำหรับเครื่องซักผ้าและเครื่องอบผ้าขนาด 5 กก.)
	2.3.5 เครื่องทำน้ำร้อนไฟฟ้าสำหรับห้องน้ำที่ใช้ฝักบัวอย่างเดียว (ไม่มีอ่าง) ติดตั้งกล่องต่อสายพร้อม
		แผงต่อสาย มีขั้วต่อสายดินและสาย 1 วงจร เครื่องตัดไฟรั่ว 1P, 40AT สาย 10 ตร.มม. สำหรับ
		เครื่องทำน้ำร้อนขนาด 6 kW (ในบางกรณีโครงการอาจกำหนดให้ใช้เครื่องทำน้ำร้อนแบบน้ำอุ่น
		ซึ่งใช้ไฟประมาณ 3.3 - 4.5 kW แต่ควรเผื่อขนาดไว้เต็มที่ ดังกล่าวข้างต้น)
